Universalverbindersatz 12
Technische Daten
Baureihe: Nut 12
Typ: I
Maße (mm): 49 x 30 x 24
Werkstoff: ZN, ST verzinkt
Gewicht: 0,151 Kg
TIN: 102431
CAD Daten
---------------
ab Lager
Baureihe: Nut 12
Typ: I
Maße (mm): 49 x 30 x 24
Werkstoff: ZN, ST verzinkt
Gewicht: 0,151 Kg
TIN: 102431
CAD Daten
---------------
ab Lager
Bitte beachten

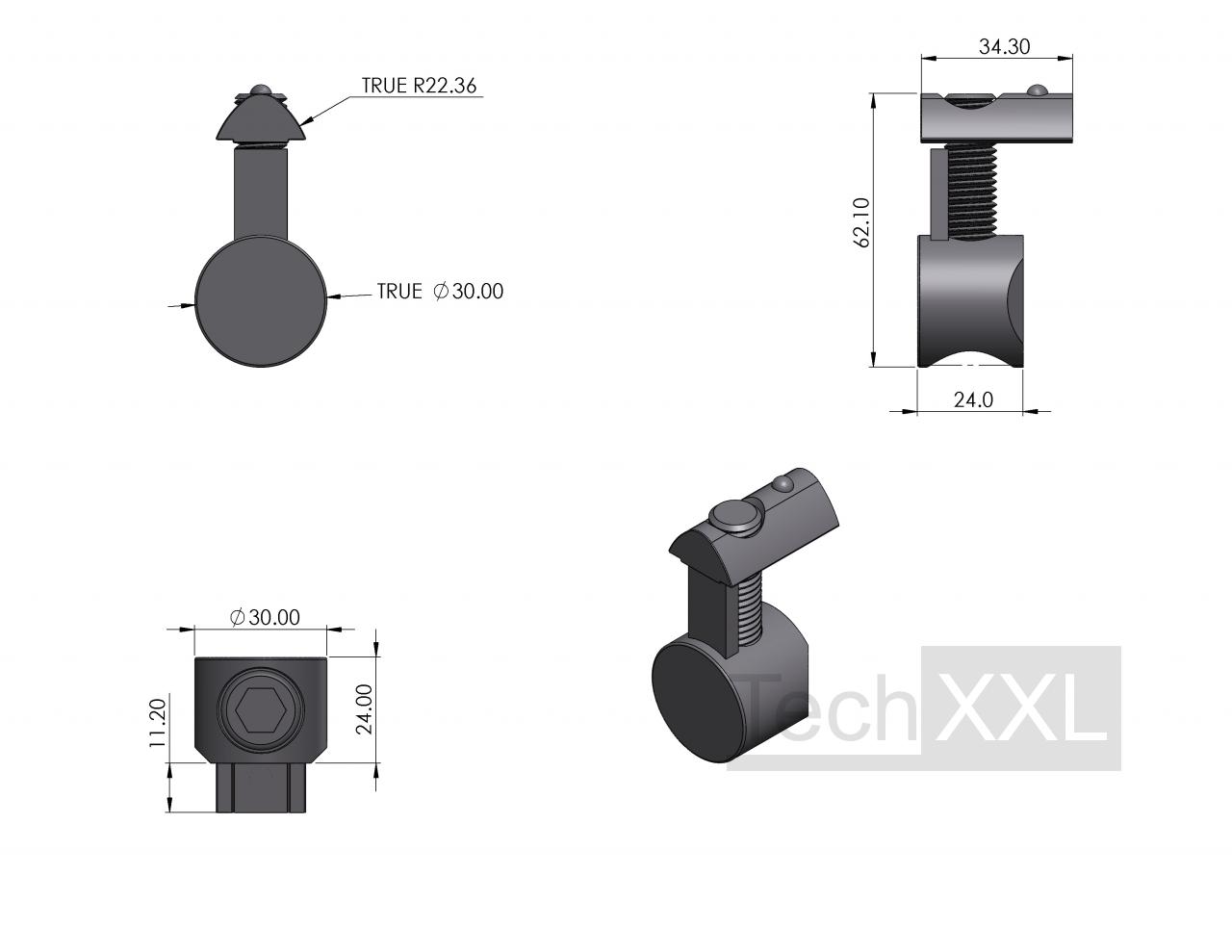

Der Universalverbindersatz dient zur Herstellung einer 90°-Verbindung. Dafür muß in das Profil eine im Durchmesser von 30mm große Bohrung angebracht werden. Der Abstand der Bohrung vom Profilende beträgt 25mm, die Bohrtiefe beträgt 24mm. Die Verbindung sollte zum sicheren Halt immer paarweise 180° gegenüberliegend erfolgen
Der Universalverbindersatz dient zur Herstellung einer 90°-Verbindung. Dafür muß in das Profil eine im Durchmesser von 30mm große Bohrung angebracht werden. Der Abstand der Bohrung vom Profilende beträgt 25mm, die Bohrtiefe beträgt 24mm. Die Verbindung sollte zum sicheren Halt immer paarweise 180° gegenüberliegend erfolgen
Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.
ab 6.32 €/Satz (7,52€ inkl. MwSt.)
Please choose (bitte wählen):
Please choose (bitte wählen):
günstigen Stückpreis anfragen
⮮
⮮
